ذخیره سازی بارهای طولانی: سیستم ها، پیکربندی ها و راهنمای انتخاب

چرا بارهای طولانی نیاز به ذخیره سازی با هدف دارند؟

بارهای طولانی - لوله های فولادی، اکستروژن های آلومینیومی، الوار، میلگرد، لوله های پلاستیکی، پارچه های نورد شده، و پروفیل های ساختاری- یک مشکل ذخیره سازی مشترک دارند که قفسه بندی پالت استاندارد نمی تواند آن را حل کند: طول آنها. یک میله فولادی 6 متری که روی زمین ذخیره می‌شود، ردپای ثابتی را برای تمام طول خود اشغال می‌کند، موجودی مجاور را مسدود می‌کند، برای هرکسی که در نزدیکی کار می‌کند، خطر سفر و غلت ایجاد می‌کند، و هیچ محافظتی در برابر آسیب سطح در اثر تماس با زمین یا مواد دیگر ایجاد نمی‌کند. هنگامی که ده ها یا صدها قطعه از این قبیل انباشته می شوند، طبقه انبار به جای دارایی تبدیل به یک بدهی می شود.

عواقب آن قابل اندازه گیری است. طبق تحقیقات سال 2025 مؤسسه حمل و نقل مواد، تأسیسات متکی به انباشته شدن کف برای مصالح طولانی، 35 درصد فضای قابل استفاده بیشتری را پس از نصب قفسه بندی ساخته شده و کاهش 50 درصدی آسیب های ناشی از حمل و نقل مواد گزارش می دهند. فراتر از کاهش صدمات، ذخیره سازی مناسب بار طولانی، خم شدن و تاب برداشتن را که زمانی رخ می دهد که طول های پشتیبانی نشده به طور ناموزون در سایر مواد قرار می گیرند، از بین می برد - آسیبی که در هنگام دریافت نامرئی است اما زمانی که مشتری انبار تغییر شکل داده شده را رد می کند، گران می شود.

بازار پنج معماری سیستم متمایز را برای ذخیره سازی بارهای طولانی ارائه می دهد. هر کدام ترکیب متفاوتی از نوع بار، وزن، فرکانس بازیابی و پلان طبقه را ارائه می دهند. انتخاب نامناسب به معنای پرداخت هزینه سرمایه برای سیستمی است که عملکرد روزانه خود را ضعیف یا بیش از حد پیچیده می کند. بخش های زیر هر یک از گزینه ها و شرایطی را که در آن مشخصات صحیح است، توضیح می دهد.

پنج نوع سیستم برای ذخیره سازی بارهای طولانی

سیستم های ذخیره بارهای طولانی قابل تعویض نیستند. پنج دسته زیر نشان دهنده رویکردهای اصلی معماری موجود برای برنامه ریزان انبار، مراکز خدمات فلزی، مغازه های ساخت و ساز و تأسیسات توزیع است:

• قفسه بندی کنسول: بازوهای افقی که از ستون های عمودی بیرون می زند. بدون پایه های رو به جلو. راه حل غالب برای انبارهای با طول متغیر، شکل نامنظم یا بسیار سنگین که نیاز به دسترسی به لیفتراک یا جرثقیل دارند.
• قفسه لانه زنبوری (کبوتر): شبکه‌ای از لوله‌ها یا کانال‌های افقی مجزا که هر کدام یک بسته یا تکه را در خود جای می‌دهند. تراکم ذخیره سازی بسیار بالا با کنترل مکان فردی. بهترین گزینه برای عملیات با تعداد SKU بالا که در آن قابلیت ردیابی در سطح قطعه ضروری است.
• سیستم های ذخیره سازی عمودی (عمودی): مواد در انتها در تقسیم کننده ها یا شکاف های عمودی ذخیره می شوند. ردپای کف را برای طول های کوتاه به حداقل می رساند. در کارگاه ها و سلول های ساخت که فضای کف محدودیت اولیه است، رایج است.
• سیستم های بار بلند دینامیک (جریان): ریل های شیبدار به ذخایر اجازه می دهند که تحت نیروی گرانش به سمت جلو حرکت کنند، زیرا قطعات جلویی جدا می شوند. مناسب برای عملیات با گردش بالا با سطح مقطع مواد ثابت که در آن چرخش FIFO مورد نیاز است.
• سیستم های ذخیره سازی بار طولانی خودکار (ALSS): مکانیزم های بازیابی کنترل شده توسط کامپیوتر که بسته ها یا طول های خاصی را به یک نقطه خروجی ثابت تحویل می دهند. گزینه ای با بیشترین تراکم و کم کار برای عملیات با موجودی های زیاد و پروفایل های مواد ثابت.

قفسه بندی قفسه ای: استاندارد صنعت

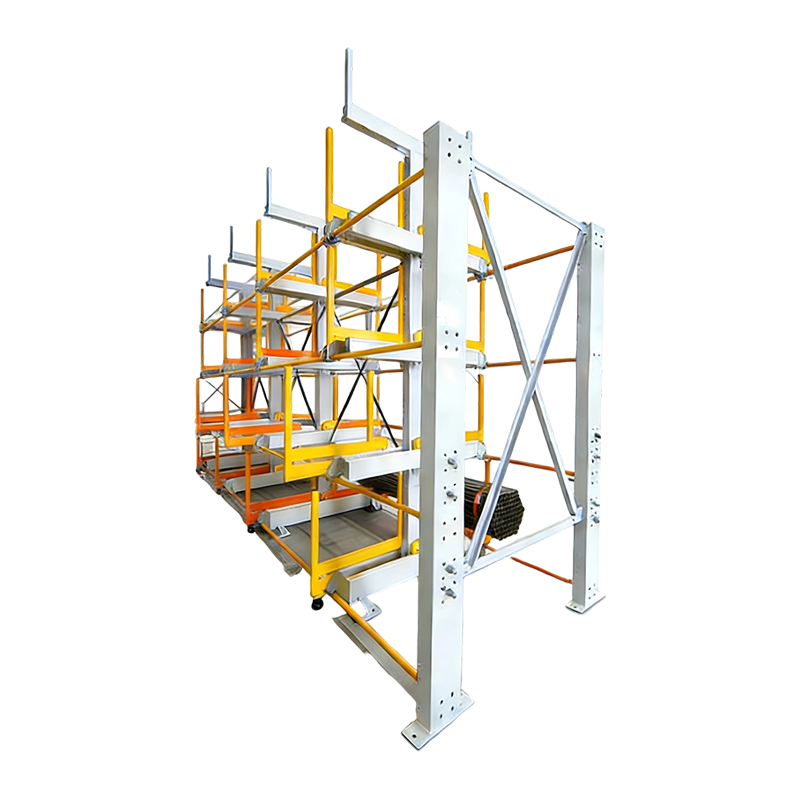

قفسه‌بندی کنسولی پرکاربردترین سیستم ذخیره‌سازی بارهای طولانی در سطح جهان است، و دلیل خوبی دارد: وسیع‌ترین طیف از انواع مواد، طول‌ها و وزن‌ها را بدون نیاز به هندسه محفظه ثابت در خود جای می‌دهد. بازوها در هر ارتفاعی در امتداد ستون با افزایش 75 تا 100 میلی‌متر قرار می‌گیرند، در اکثر سیستم‌های مدرن بدون ابزار تنظیم می‌شوند، و با تغییر مشخصات موجودی در طول زمان، گسترش یا کوتاه‌تر می‌شوند. هیچ سیستم دیگری ترکیبی مشابه از انعطاف پذیری، ظرفیت بار و دسترسی را ارائه نمی دهد.

این سیستم از سه عنصر ساختاری تشکیل شده است: پایه (فنداسیون لنگردار کف که پایداری جانبی را فراهم می کند)، ستون (قائم عمودی که تمام بارهای منتقل شده را حمل می کند)، و بازوها (برآمدگی های افقی که مواد روی آن قرار دارند). بازوها از 300 میلی متر تا 1800 میلی متر در دسترس هستند. قاعده عملی این است که طول بازو را حداقل برابر با عمق کامل مواد ذخیره شده انتخاب کنید، بدون اینکه برآمدگی بیش از نیمی از فاصله عمودی در بازوهای انتهایی باشد.

دو روش ساخت، ردیف عملکرد سازه را تعریف می کنند:

• رول فرم (سبک تا متوسط): ساخته شده از ورق فولادی نورد سرد، مجموعه پیچ و مهره، بازوها معمولاً تا 700 کیلوگرم وزن دارند. نصب سریعتر، مقرون به صرفه برای بارهای زیر 1500 کیلوگرم در هر بازو. استفاده داخلی ترجیح داده می شود.
• ساختاری (وظیفه سنگین): ساختار نورد گرم I-beam یا C-channel، پیچ و مهره شده با بست های با استحکام بالا، بازوها از 900 کیلوگرم تا بیش از 3000 کیلوگرم هر کدام. مناسب برای محوطه های بیرونی (روکش گالوانیزه موجود)، بارگیری جرثقیل سقفی، و محیط هایی با قرار گرفتن در معرض ضربه لیفتراک.

گزینه های پیکربندی عملکرد فضایی سیستم را بیشتر تعریف می کند:

• یک طرفه: بازوها فقط روی یک صورت برای به حداکثر رساندن فضای کف در کنار دیوار قرار می گیرد. بهترین جایی که ذخیره سازی محیطی دیوار استراتژی اصلی است.
• دو طرفه: بازوها در هر دو صورت یک ستون. ظرفیت ذخیره سازی در هر ستون را دو برابر می کند. به دسترسی به راهرو از هر دو طرف نیاز دارد. بهینه برای نصب آزاد در بدنه انبار.
• کنسول متحرک: واحدهای یک یا دو طرفه نصب شده روی ریل های کف با درایو الکتریکی. راهروها فقط در صورت نیاز به دسترسی ایجاد می شوند و تراکم را 30 تا 50 درصد نسبت به سیستم های ساکن در مساحت کف معادل افزایش می دهند.

سیستم‌های کنسول با استانداردهای عملکرد ساختاری از جمله ANSI/RMI MH16.1 مطابقت دارند که بر رتبه‌بندی بار، محدودیت‌های انحراف و طراحی ستون برای سیستم‌های قفسه صنعتی نظارت می‌کند. تأسیسات باید قبل از خرید هر گونه نصب کانتیلر، مستندات مهندسی را درخواست کنند که نشان دهنده انطباق با این استاندارد - و الزامات لرزه‌ای محلی در صورت لزوم باشد. طیف کامل ما را کاوش کنید سیستم های قفسه ذخیره سازی طولانی مواد از جمله پیکربندی های یک طرفه، دو طرفه و سنگین برای کاربردهای داخلی و خارجی.

سیستم های لانه زنبوری و کبوتر: حداکثر تراکم ذخیره سازی

در جایی که قفسه‌های قفسه‌ای چندین قطعه را در هر سطح بازو ذخیره می‌کنند و آنها را با لیفتراک یا جرثقیل بازیابی می‌کنند، ذخیره‌سازی لانه زنبوری به هر بسته، میله یا طول مجزا، کانال افقی اختصاصی خود را اختصاص می‌دهد. این سیستم شبکه‌ای از لوله‌های مربع یا گرد است - معمولاً با مقطع 150 میلی‌متر تا 400 میلی‌متر - که در یک قاب ساختاری روی هم چیده شده‌اند و از قسمت جلویی توسط یک گاری بازیابی تخصصی، سایدلودر یا استخراج‌کننده خودکار قابل دسترسی هستند.

مزیت تراکم قابل توجه است: یک سیستم لانه زنبوری در یک طبقه مشخص می تواند دو تا چهار برابر تعداد اقلام خط جداگانه را در مقایسه با قفسه های کنسولی که همان منطقه را پوشش می دهد ذخیره کند، زیرا از فضای عمودی به طور کامل استفاده می شود بدون شکاف بین سطوح بازو. هر موقعیت کانال یک مکان موجودی مجزا با یک آدرس اختصاص داده شده است که ردیابی سطح قطعه مبتنی بر بارکد یا RFID را امکان‌پذیر می‌کند که در یک محیط کنسولی که چندین قطعه یک بازوی مشترک دارند غیرممکن است.

مبادله عدم انعطاف پذیری در ابعاد محفظه است. هر کانال برای یک محدوده مقطع خاص اندازه می شود. تاسیساتی که طیف گسترده ای از پروفایل های مواد را ذخیره می کند - میله مربع، لوله گرد، نوار مسطح - به یک ترکیب اندازه کانال به نسبت پیچیده نیاز دارد و افزودن پروفیل های مواد جدید ممکن است به جای تغییر موقعیت بازوی ساده به بخش های فریم اضافی نیاز داشته باشد. سیستم‌های لانه زنبوری در مراکز خدمات فلزی، انبارهای توزیع و عملیات ساخت با پروفایل‌های موجودی پایدار و مشخص و فرکانس انتخاب بالا بیشترین بهره‌وری را دارند.

ذخیره سازی لانه زنبوری همچنین معماری پایه برای اکثر سیستم های خودکار بازیابی بار طولانی است، جایی که شبکه کانال به عنوان رسانه ذخیره سازی عمل می کند و یک کالسکه ماشین استخراج و تحویل را به طور خودکار انجام می دهد.

راه حل های خودکار ذخیره سازی بار طولانی

سیستم‌های ذخیره‌سازی بار طولانی خودکار (ALSS) - که گاهی اوقات سیستم‌های ذخیره‌سازی خودکار لوله یا میله نامیده می‌شوند - یک ساختار ذخیره‌سازی لانه زنبوری یا کنسول آنالوگ را با یک مکانیسم بازیابی کنترل‌شده توسط رایانه ترکیب می‌کنند که یک بسته یا طول مشخص را بدون دخالت اپراتور در منطقه ذخیره‌سازی مکان‌یابی، استخراج و به ایستگاه خروجی تعیین‌شده تحویل می‌دهد. اپراتور فقط در نقطه خروجی تعامل دارد و زمان و خطر مربوط به حرکت لیفتراک را از طریق راهروی قفسه بندی برای مکان یابی و استخراج یک قطعه خاص حذف می کند.

مزایای عملیاتی در سه بعد ترکیب می شود:

• بهره وری نیروی کار: یک اپراتور واحد در ایستگاه خروجی می تواند جریان مواد را مدیریت کند که در غیر این صورت به دو یا سه اپراتور لیفتراک نیاز دارد که راهروهای ذخیره سازی را کار کنند. در عملیاتی که چندین شیفت کاری انجام می شود، کاهش هزینه نیروی کار به تنهایی معمولاً در مدت 18 تا 36 ماه در تاسیسات متوسط ​​تا بزرگ بازپرداخت می کند.
• تراکم ذخیره سازی: از آنجایی که راهروهای ناوبری لیفتراک حذف شده‌اند، سیستم‌های خودکار می‌توانند مواد را با تراکم 60 تا 80 درصد بالاتر از نصب‌های کنسول دستی معادل در یک ساختمان ذخیره کنند.
• دقت موجودی: هر استخراج و بازگشت توسط نرم افزار مدیریت انبار سیستم (WMS) ثبت می شود. راستی‌آزمایی مبتنی بر وزن یا طول در ایستگاه خروجی تضمین می‌کند که مواد صحیح بازیابی شده است و سوابق موجودی در زمان واقعی به‌روزرسانی می‌شوند - سطحی از دقت که عملیات دستی نمی‌تواند به طور مداوم حفظ شود.

سیستم‌های خودکار نشان‌دهنده سرمایه‌گذاری قابل‌توجهی هستند و در تأسیساتی با حجم برداشت روزانه بالا، موجودی مواد گران یا دشوار که در آن‌ها اشتباهات پرهزینه هستند، یا بازارهای کار که در آن اپراتورهای لیفتراک ماهر کمیاب یا گران هستند، قابل توجیه هستند. برای ورق فلز و اتوماسیون سهام تخت، ما سیستم های ذخیره سازی ورق فلزی خودکار همان اصول چگالی و بازیابی دقیق را ارائه می دهد که در قالب های مواد مسطح اعمال می شود.

معیارهای انتخاب کلیدی: یک ماتریس تصمیم

اکثر امکانات به پیچیده ترین سیستم موجود نیاز ندارند - آنها به سیستمی نیاز دارند که به بهترین وجه با مشخصات عملیاتی خاص آنها مطابقت داشته باشد. چهار متغیر باعث تصمیم گیری انتخاب می شوند:

میانبر انتخاب عملی: اگر عملیات شما بیش از 15 تا 20 بار در هر جابجایی مواد را بازیابی می کند و خطاهای دقت پرهزینه هستند، سیستم های خودکار را ارزیابی کنید. اگر فرکانس بازیابی کمتر باشد و ترکیب موجودی به طور مکرر تغییر کند، قفسه‌بندی کنسول بهترین ترکیبی از ظرفیت، انعطاف‌پذیری و کارایی سرمایه را ارائه می‌دهد. برای اکثر عملیات ذخیره سازی، ساخت و توزیع فلزات، ما قفسه نگهداری مواد طولانی محدوده شامل تنظیمات ساختاری و کنسولی می شود که وسیع ترین محدوده نیازهای ذخیره سازی صنعتی را برآورده می کند.

فضای طبقه در مقابل فضای عمودی: محاسبه ROI

بازگشت سرمایه برای قفسه های ذخیره سازی بارهای طولانی به وضوح با تبدیل فضای کف آزاد شده توسط قفسه بندی به ارزش دلار در هر متر مربع و مقایسه آن با هزینه سیستم سالانه نشان داده می شود.

یک سناریوی معمولی مرکز خدمات فلزی را در نظر بگیرید: یک طبقه انبار 2000 متر مربعی که در آن 600 متر مربع در حال حاضر توسط موجودی مواد طولانی روی هم طبقه اشغال شده است. نصب قفسه های قفسه ای دو طرفه در فضای 200 متر مربعی (چهار ردیف قفسه با راهروهای دسترسی) می تواند همان حجم موادی را که قبلاً به 600 متر مربع نیاز داشت را در خود جای دهد و 400 متر مربع از فضای قابل استفاده کف را بازیابی کند. با نرخ اجاره انبار صنعتی 80 دلار به ازای هر متر مربع در سال، این فضای بازیابی شده نشان دهنده 32000 دلار کاهش هزینه کف سالانه است - قبل از محاسبه کاهش خسارت مواد، نرخ آسیب کمتر، زمان بازیابی سریعتر و بهبود دقت موجودی.

استفاده از فضای عمودی این محاسبه را بیشتر می کند. یک ساختمان صنعتی استاندارد با ارتفاع واضح 9 متر می تواند قفسه های قفسه ای تا 7 تا 8 متر را در خود جای دهد و چندین سطح بازو را در یک طبقه روی هم قرار دهد. یک بخش ستون منفرد 6 متری با شش سطح بازو در فاصله 1200 میلی متری مواد را در حجم عمودی ذخیره می کند که مستلزم انباشته شدن کف در سطحی چند برابر بزرگتر است.

محاسبه ROI برای سیستم‌های خودکار این را بیشتر گسترش می‌دهد: کاهش هزینه نیروی کار، خطاهای بازیابی نزدیک به صفر، و بهبود سرعت گردش مواد، دستاوردهای عملیاتی هستند که سالانه ترکیب می‌شوند. برای عملیات با حجم بالا که بیش از 500 پیک در روز پردازش می کند، هزینه کل مالکیت در یک دوره 10 ساله اغلب به نفع اتوماسیون نسبت به هزینه کار مداوم عملیات دستی کنسول است.
